INTRODUCCION

1. Produccion y consumo de la electricidad.

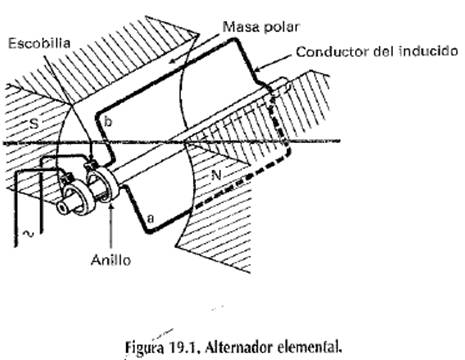

El generador electrico.

Descubierto en 1820 por Faraday cientifico misico.

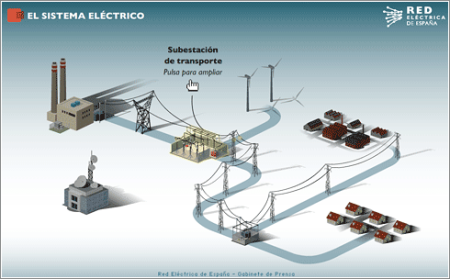

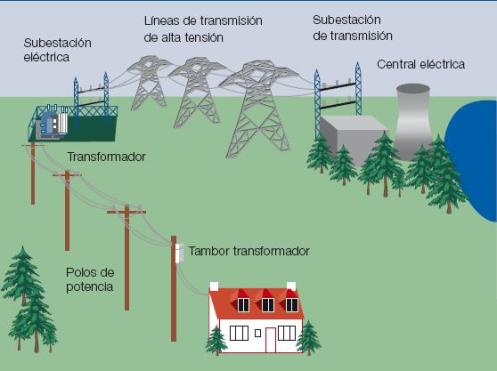

Lineas de tension.

3 confuctores, 3 lineas.

Subestaciones de transformación.

1.2 Efectos de la electricidad.

  • Efecto Termico
  • Efecto Luminoso
  • Efecto Quimico
  • Efecto Magnetico

1.3 La electricidad.

Atomico  Carga - Negativa

              Carga + Positiva

              Carga Neutra

1.4 La carpa electrica.

La unidad de la carpa electrica es el columbio

1 columbio = 6,3 x 1018 electrones

por ejemplo determine la carpa de un material que tiene un exceso de 25,2 x 1018 electrones

Q= 25,2 x 1018

1.5 Movimiento de electrones.

1.6 El circuito electrico.



Bateria o acumulador

Interruptor

Bombillo

1.7 Forma de producir electricidad.

1.7 1. Produccion por reaccion quimica.

Aprovechan la energia que se libera en reacciones quimicas pila o acumulador.

1.7 2. Por presion.

Agujas de tocadiscos.

1.7 3. Por accion de la luz.

  • Paneles solares
  • Celulas fotovoltaica

1.7 4. Por el calor.

Termocupla

1.8 Intensidad de la corriente.

Intensidad = Columbios

                   Segundos

1. A = 1Q       = A

          15cf

1.9 Medida de la corriente electrica se usa un aparato llamado amperimetro.

Parentesis nomenclatura de los multiplo unidad mil

  • n = nano= x10-9
  • u = micro= x10-6
  • m = mili= x10-3
  • k = kilo= x103
  • m = megas= x106
  • g = gigas= x109

Por ejemplo:

5 miliamperios =  5ma = 5x10-3 A=0,005 A

100 UA= 100x10-6 A = 0,001 A

1.10 Corriente continua.

 Se proporciona por baterias o por generadores.

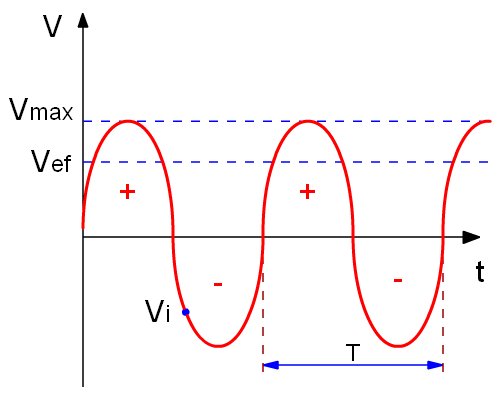

1.11 Corriente alterna.

Varia atravez del tiempo de la direccion de flujo.

1.12 Tension electrica y fuerza electromotriz.

f.e.m =V Voltios

1.13 Medir la tension.

Se usa el voltimetro

2 UNIDAD.

2.1 Conductores y aislantes.

Cable: Conductor con varios hilos alambre conductor con un solo hilo.

Aislantes: Exaflouro de azufre, camara de vacio, porcelana, plastico, vidrio, algodon, seda, papel,aire seco, caucho, pvc, polietileno.

Conductores: Agua,otro,cobre,plata,aluminio,hierro, zinc, plomo, carbon.

2.2 Resistencia electrica.

unidades de medida que permite conocer cuales materias son mejores conductores que otros.

un mal conductor tiene mejor resistencia.

un buen conductor tiene menor resitencia.

Simbolo resistencia: R = Ω

Unidades de resistencia electrica ohmios

2.3 Ley de ohm.



dice que la intensidad que circula entre dos puntos de un circuito eléctrico es proporcional a la tensión eléctrica entre dichos puntos. Esta constante es la conductancia eléctrica, que es lo contrario a la resistencia eléctrica.

La intensidad de corriente que circula por un circuito dado, es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del mismo.



I= {G} {V} = \frac{V}{R}

Electricidad Estatica

se refiere a la acumulación de un exceso de carga eléctrica en una zona con poca conductividad eléctrica, un aislante, de manera que la acumulación de carga persiste. Los efectos de la electricidad estática son familiares para la mayoría de las personas porque pueden ver, notar e incluso llegar a sentir las chispas de las descargas que se producen cuando el exceso de carga del objeto cargado se pone cerca de un buen conductor eléctrico (como un conductor conectado a una toma de tierra) u otro objeto con un exceso de carga pero con la polaridad opuesta.

Componente de un circuito electrico

Circuito Electrico AC Y DC



1. Fuentes de tensión y corriente ideales.-
Una fuente ideal de voltaje se define como un generador de voltaje cuya salida V=Vs es independiente de
la corriente suministrada. El voltaje de salida suele especificarse como función del tiempo:
 Vs (t) = Vmax cos ( t) ............................. (corriente alterna)
 Vs (t) = V0 ............................................... (corriente continua)


Leyes de Kirchhoff.

Al cerrar un circuito mediante un elemento conductor, la existencia de un campo eléctrico ( de una
diferencia de potencial eléctrico creada por una o varias fuentes de voltaje) hace que las cargas se
pongan en movimiento, dando lugar a una corriente. El campo eléctrico se propaga a la velocidad de la
luz, de modo que pueden despreciarse efectos transitorios.


Teorema de Norton.

"Toda red lineal puede ser reemplazada, con respecto de un par de terminales dados, por un generador
de corriente (igual a la corriente de cortocircuito) en paralelo con la resistencia vista entre los dos
terminales".

Teorema de Thèvenin.



"Toda red lineal puede reemplazarse, respecto de un par de terminales dado, por una fuente de voltaje
equivalente VTh (igual al voltaje de circuito abierto) en serie con la r
esistencia RTh vista entre dichos
terminales".
Para determinar RTh, todas las fuentes de voltaje independientes se cortocircuitan, y todas las fuentes de
corriente independientes se abren. Este teorema se suele utilizar para reducir el número de mallas en
una red.

UNIDADES BASICAS O FUNDAMENTALES

El Sistema internacional de Unidades es una forma aceptada internacionalmente de utilización de las unidades de medida de las magnitudes físicas de los cuerpos.
　
UNIDADES BÁSICAS O FUNDAMENTALES:


METRO
m
Longitud

KILO
Kg
Masa

SEGUNDO
S
Tiempo

AMPERIO
A
Intensidad de corriente eléctrica

KELVIN
K
Temperatura

MOL
Mol
Cantidad de materia

CANDELA
Cd
Intensidad lumínica



MULTIMETRO



Es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas como corrientes y potenciales (tensiones) o pasivas como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma (con alguna variante añadida).

CIRCUITO DIGITAL



Es aquél que maneja la información en forma binaria, es decir, con valores de "1" y "0".

Estos dos niveles lógicos de voltaje fijos representan:

  • "1" nivel alto o "high".
  • "0" nivel bajo o "low".

TIPOS DE ELEMENOS DIGITALES
