Introduccion

1. Logica digital

C.E Capaces de obtener una salida logica a partir de una condicion de entrada dadas.

     ELECTRONICA DIGITAL                                                     ELECTRONICA ANALOGA

♦Cantidad de informacion limitada                                   ♦Cantidad de informacion ilimitada

♦Se trabaja en base binaria "1" "0"                                  ♦Se trabaja con valores variables

2. Sistemas de numeracion.

Este es el sistema numérico que utilizan los sistemas digitales para contar y es el código al que traduce todas las informaciones que recibe. Se dice "Binario" a todo aquello que tiene dos partes, dos aspectos, etc. Muchas cosas en los sistemas digitales son binarias: Los impulsos eléctricos que circulan en los circuitos son de baja o de alta tensión, los interruptores biestables están encendidos o apagados, abiertos o cerrados, etc.

2.1 Sistema binario.

El sistema binario, en ciencias e informática, es un sistema de numeración en el que los números se representan utilizando solamente las cifras cero y uno (0 y 1). Es el que se utiliza en las computadoras, debido a que trabajan internamente con dos niveles de voltaje, por lo cual su sistema de numeración natural es el sistema binario (encendido 1, apagado 0).

DECIMAL                                        BINARIO

0                                                     0000

1                                                     0001

2                                                     0010

3                                                     0011

4                                                     0100

5                                                     0101

6                                                     0110

7                                                     0111

8                                                     1000

9                                                     1001

10                                                   1010

11                                                   1011

12                                                   1100

13                                                   1101

14                                                   1110

15                                                   1111

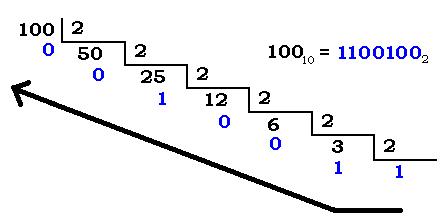

2.2 Conversion de decimal a binario.

2.3 Aritmetica binaria.

2.4 Otros Codigos Binarios.

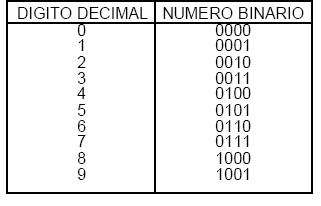

BCD

514 = 0101  0001  0100

782 = 0111  1000  0010

2.5 Sistema octal.

Nota: Para convertir decimal a octal se divide en 8.

Binario o Octal = 100,101,011= 453

2.6 Sistema hexadecimal.

La base es de 16.

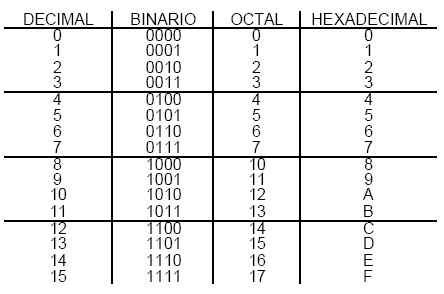

Tabla de conversiones de codigos.

3. Puertos logicos.

Permiten tomar decisiones dependiendo de sus entradas cada puerta, tiene su representacion grafica y su operacion logica.

3.1 Tipos de puertos logicos.

• Puerto logico OR
• Puerto AND
• Puerto logico NOT
• Puerto logico NOR
• Puerto NAND
• Puerto Logico OR Exclusiva
